1. Леонид Иванович - 02 Ноября, 2015 - 14:50:57 - перейти к сообщению

Нажмите для увеличения


Описание частотомера, руководство пользователя, прошивка и другие файлы: FC-510.

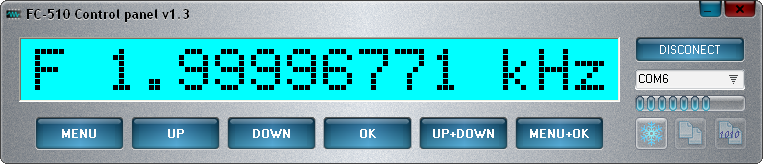

Появилась панель управления частотомером с компьютера. Программа находится в присоединенном архиве. Автор - Вячеслав (Fox8320), e-mail: spark.83@mail.ru


Нажмите для увеличения
2. Леонид Иванович - 24 Декабря, 2015 - 19:05:18 - перейти к сообщению
Есть очередное обновление программы от Fox8320. Основные изменения коснулись внешнего оформления. Если кому-то интересно, пишите на почту.

Добавил несколько вариантов исходников для программирования прескалера (LMX2324 на ATtiny12 и LMX2306 на ATtiny2313). Второй вариант не проверен.
3. mr_kost - 24 Декабря, 2015 - 19:32:29 - перейти к сообщению
Леонид Иванович, на почту Вам или автору программы Fox8320?
4. Леонид Иванович - 25 Декабря, 2015 - 16:52:30 - перейти к сообщению
Без разницы.
5. Ocela - 18 Января, 2016 - 16:42:55 - перейти к сообщению
Сделал обновления прошивки частотомера, подключил USB-UART, запустил приложение FC-510 Control Panel. Все прекрасно работает, БОЛЬШОЕ СПАСИБО Леониду Ивановичу и Fox8320! Радость
6. galaxes - 19 Января, 2016 - 13:09:43 - перейти к сообщению
Здравствуйте, подскажите пожалуйста, а где сейчас найти обновленные материалы по частотомеру. Собирался собирать, но на радиокоте находятся самый первый вариант, без модификаций.
7. Леонид Иванович - 19 Января, 2016 - 15:36:34 - перейти к сообщению
Последняя прошивка в первом сообщении этой темы, а другие документы можно посмотреть здесь.

Ocela пишет:
Сделал обновления прошивки частотомера


В новой прошивке выводится 9 знаков, а у Вас на видео FC-510 выводит только 8 знаков. Это сделано специально, последний знак дрожит?
8. Ocela - 21 Января, 2016 - 18:52:22 - перейти к сообщению
Нет, видео делал давно, когда еще было 8 знаков (если не ошибаюсь). Вот выложил свежее видео работы частотомера в паре с GPS опорой.
https://yadi.sk/d/t0I14AE5eg8bg/...%D0%93%D1%86.wmv
9. Леонид Иванович - 22 Января, 2016 - 11:02:47 - перейти к сообщению
Да, в старой прошивке было максимум 8 знаков, а в новой - 9. На видео даже последний разряд стоит. Время измерения, насколько вижу, 1 сек?
10. Ocela - 22 Января, 2016 - 12:27:49 - перейти к сообщению
Да, время измерения 1сек, количество усреднений 5
11. Fox8320 - 24 Января, 2016 - 11:48:02 - перейти к сообщению
Доброго времени суток Леонид Иванович. Вы все таки сделали GPS опору? Эта Ваша разработка или повторенный проект? Хотелось бы взглянуть на схему опорного генератора.
12. Леонид Иванович - 24 Января, 2016 - 18:37:12 - перейти к сообщению
Эту опору сделал Ocela.
13. Fox8320 - 25 Января, 2016 - 06:02:39 - перейти к сообщению
Тогда вопрос переадресовывается уважаемому Ocela - где можно ознакомится со схемами GPS опорного генератора? Или это секретная военная разработка? Растерялся
14. Ocela - 25 Января, 2016 - 07:59:02 - перейти к сообщению
Точно Радость
и находится она здесь http://vrtp.ru/index.php?showtopic=25381
15. Леонид Иванович - 08 Февраля, 2016 - 00:43:10 - перейти к сообщению
Немного обновил прошивку Altera - вывел на ножки 20, 21, 22 опорную частоту, деленную на 2, 4, 8. Кто-то такое просил.
16. Grabovenko13 - 16 Февраля, 2016 - 07:51:08 - перейти к сообщению
Доброе утро, Леонид Иванович!

Подскажите где можно найти прошивку для 5 мгц опорника? (дисплей 1601) Хочу подключить к частотомеру Гиацинт М. На данный момент установлен термокомпенсированный генератор на 10 мгц. Думаю, термостат поинтереснее будет)))

И еще такой вопрос: для перепрошивки частотомера (при замене опорника) необходимо прошивать и Атмегу и Альтерру? Или только Атмегу?

С ув.
17. Леонид Иванович - 16 Февраля, 2016 - 09:15:11 - перейти к сообщению
Опорная частота задается из меню частотомера. См. в описании пункт 4.4. "Калибровка частотомера (Calibration)".
18. Grabovenko13 - 16 Февраля, 2016 - 09:47:53 - перейти к сообщению
И все-таки я не догнал - при замене прошивки (которая на 10 мгц) на версию 1.9 или 2.0 Альтерру надо перепрошивать?

С ув.
19. Леонид Иванович - 16 Февраля, 2016 - 12:22:08 - перейти к сообщению
Для Альтеры нет новых прошивок. Не считая тестовой с выведенной на ноги опорной. Но в плане измерений она ничем не отличается.
20. Grabovenko13 - 16 Февраля, 2016 - 12:26:34 - перейти к сообщению
Все, теперь дошло Радость
Спасибо!!!

С ув.
21. ghjafy - 16 Мая, 2016 - 18:32:44 - перейти к сообщению
Добрый день.Леонид Иванович,не подскажете если генератор регулируемый напряжением,что на +В управляемое (#1) подавать или оставить не подключенную и запитывать 5 вольтами или 3.3
22. Леонид Иванович - 17 Мая, 2016 - 23:07:34 - перейти к сообщению
Имеет смысл добавить подстроечный резистор, которым можно точно выставить опорную частоту. Хотя с последней прошивкой делать это не обязательно, можно из меню задать реальную частоту генератора, воспользовавшись каким-то эталонным прибором.
23. ghjafy - 18 Мая, 2016 - 11:11:55 - перейти к сообщению
Спасибо
24. Alekss - 04 Июня, 2016 - 21:59:41 - перейти к сообщению
Леонид Иванович я хочу повторить ваш прибор, но у меня он будет жить в общей кассете.
Центральный блок на камне STM32F207 дисплей RGB320x240 с тачскрином, общение с модулями через SPI .

Вопрос такой, вы можете предоставить мне исходники чтобы подружить камень частотомера с моим блоком ?
P.S. Сейчас пытаюсь адаптировать проект RLC STM32F100C4 с радиокота
25. Леонид Иванович - 06 Июня, 2016 - 22:38:33 - перейти к сообщению
Исходники частотомера давным-давно лежат на форумах вместе с его описанием. Чтобы заменить ATmega8 на STM32F207, придется доработать один из модулей программы (Count.c), так как там используются два таймера микроконтроллера с внешним тактированием. У STM структура таймеров заметно отличается.
26. Alekss - 07 Июня, 2016 - 13:32:35 - перейти к сообщению
Верно. Сорсы нашлись Улыбка простите за беспокойство.
Буду разбирать код.
27. Alekss - 16 Июня, 2016 - 13:53:37 - перейти к сообщению
вместо ручного управления тригером захвата "TRIGER LEVEL" я планирую использовать управление от МК (ШИМ + сглаживающий фильтр. )
В этом есть смысл ? Как бы нигде не видел чтобы так делали. У меня ручки на модуле частотомера не вписываются в дизайн.
P.S. Главный МК в модуле будет ATmega16
28. Леонид Иванович - 19 Июня, 2016 - 23:47:30 - перейти к сообщению
Alekss пишет:
вместо ручного управления тригером захвата "TRIGER LEVEL" я планирую использовать управление от МК (ШИМ + сглаживающий фильтр. )
В этом есть смысл ? Как бы нигде не видел чтобы так делали.


Во всех нормальных частотомерах порог можно регулировать программно. FC-510 - максимально упрощенный частотомер, вот и поставил переменный резистор. Используя ШИМ, нужно позаботиться о хорошей его фильтрации.
29. Alekss - 20 Июня, 2016 - 13:10:26 - перейти к сообщению
Леонид Иванович пишет:
нужно позаботиться о хорошей его фильтрации.

Если удастся то постараюсь разместить на плате внешний DAC PCF8591T и ОУ LM358
для маштабирования и смещения напряжения ЦАПа +-5в для AD8561 , тогда с фильтрацией будет проще.
30. Леонид Иванович - 21 Июня, 2016 - 10:58:08 - перейти к сообщению
А может лучше взять STM32 с DAC на борту?
31. Alekss - 22 Июня, 2016 - 14:50:19 - перейти к сообщению
И таки да Улыбка STM32F100 победила, будет она главной. Вот только не определюсь с входной частью. Реле однозначно НО! есть две схемы. Ваша и вот такая:

На второй нет цепей с входа внешнего делителя.
Если смотреть схему то конденсаторы С3 С6 С11 дожны иметь максимальное рабочее напряжение, ето так ?
P.S. Увидел что на схеме he_sh конденсатор С10 имеет индекс HV он высоковольтный ? зачем ?
32. Леонид Иванович - 22 Июня, 2016 - 20:12:45 - перейти к сообщению
Написал длинный ответ, но он погиб при попытке добавить сообщение с присоединенным txt файлом Недовольство, огорчение

Поэтому повторю кратко: реле надо только одно для делителей, делители 1:2 и 1:20, а не так, как на этой схеме, AC/DC - твердотельное, LPF - транзистор, Fine/Coarse вообще не надо с 12-разрядным ЦАП. Высоковольтные нужны конденсаторы для компенсации верхних плеч делителей, и C11, C10. На C10 почти половина входного DC. C3 - обычный. Присоединяю список доработок для FC-610.
33. Alekss - 22 Июня, 2016 - 20:51:20 - перейти к сообщению
Благодарю за быстрый ответ. Все учту.
Хм... простите не понимаю почему делители 1:2/1:20 ? почему не "стандартные" 1:1/1:10 ?
И почему именно опто-реле в переключателе AC/DC ?
Переключатель LPF/WB транзисторный ключ ? но ведь там "0" относительно общего провода, если холодный конец RC притянуть к земле ключом то какой ток будет идти через коллекторный переход ?
Почему реле не применить на всех трех точках ?
Поясните если не трудно.

P.S. С уважением Алексей.

P.S.S Для меня в модуле применить реле с катушками на 12в. не проблема. В интерфейсном разъеме предусмотрена несколько +5в. -5в. +12в +15в. -15в. На каждой лини нагрузочная способность 500 мА. пятивольтовые лини от одной группы обмоток . все остальные от другой групы. Собственно выпрямители и стабилизаторы раздельные.
34. ghjafy - 13 Августа, 2016 - 17:59:50 - перейти к сообщению
Добрый день.Леонид Иванович,пришли bf 245a с китая,при их установки(10 штук)напряжение на 6 ноге -4.9вольта,ставил bf 245c на одном -3,2 вольта,на другом -2.7 вольта это на 6 ноге,смотреть р15 по схеме 100ом которое
35. Леонид Иванович - 14 Августа, 2016 - 12:21:11 - перейти к сообщению
ghjafy пишет:
bf 245a с китая,при их установки(10 штук)напряжение на 6 ноге -4.9вольта


Они хоть вообще работоспособные? Для начала неплохо было бы замерить у них начальный ток стока и напряжение отсечки.

ghjafy пишет:
ставил bf 245c на одном -3,2 вольта, на другом -2.7 вольта


В принципе, эти должны работать.

Alekss пишет:
Хм... простите не понимаю почему делители 1:2/1:20 ? почему не "стандартные" 1:1/1:10 ?


С делителями 1:1/1:10 не получится обеспечить входной диапазон ±5/±50 В. Как еще один плюс, с делителями 1:2/1:20 вход будет лучше защищен из-за наличия последовательного резистора большого номинала.

Alekss пишет:
И почему именно опто-реле в переключателе AC/DC ?


Потому что там его можно поставить, так как емкость в выключенном состоянии не критична. В остальные места оптореле поставить нельзя.

Alekss пишет:
Переключатель LPF/WB транзисторный ключ ? но ведь там "0" относительно общего провода, если холодный конец RC притянуть к земле ключом то какой ток будет идти через коллекторный переход ?


Ток будет зависеть от уровня сигнала. Да и зачем его знать? Отсутствие постоянной составляющей как раз и позволяет применить биполярный транзистор. Например, ограничение полосы в цифровых осциллографах делают именно так.

Alekss пишет:
Почему реле не применить на всех трех точках ?


Реле - это громоздкий, дорогой, шумный, ненадежный компонент, от реле нужно избавляться всюду, где это только возможно.

Alekss пишет:
Для меня в модуле применить реле с катушками на 12в. не проблема


Можете применить. Но можно сделать лучше.
36. Alekss - 03 Сентября, 2016 - 10:28:00 - перейти к сообщению
Только что прочитал ваши ответы Улыбка Благодарю.
За это время модуль сделал на реле, но буду переделывать... , тогда использую ваши рекомендации.
37. Fox8320 - 24 Декабря, 2016 - 15:20:18 - перейти к сообщению
Доброго времени суток коллеги. Есть очередное обновление программы Control Panel.
Текущая версия 1.5
Что нового:
1) Добавлен режим записи данных в файл csv для дальнейшего анализа например в Excel
2) Добавлен альтернативный графический режим (на мониторах с низким разрешением
значения в основном окне в виде эмуляции 16 символьного ЖКИ некоторым
выворачивало глаз Улыбка ) поэтому добавил возможность настройки шрифта. (Включается в
настройках галкой Альтернативный режим, там же можно поигратся со шрифтом и цветом).


Качаем здесь.
38. jes - 07 Марта, 2017 - 18:43:42 - перейти к сообщению
У меня вопрос к Леониду Ивановичу.

Попались кварцевые термостатированные генераторы со станций GSM на частоту 32 768 000 Гц.
Поделить частоту не проблема, а вот скажем, будет ли поддерживать прошивка V2.0 - частоту 16 384 000 Гц ?
Точнее, смогу ли я ее выставить в меню, или надо что-то менять в самой прошивке?
В аттаче - внешний вид этих генераторов.

C уважением, Евгений.
39. Леонид Иванович - 08 Марта, 2017 - 10:15:06 - перейти к сообщению
В версии 2 опорную частоту можно выставить от 1 до 99.9 МГц. Теперь опорной частотой тактируется только ПЛИС, микроконтроллер работает на своем генераторе. Поэтому нет ограничения в 16 МГц. Можно подать и 32 МГц. Это даже лучше в плане разрешения. Только надо будет уменьшить емкость интерполятора, чтобы получить примерно те же 100 отсчетов. Если выход у генератора синусоидальный, то надо оставить формирователь, который есть в схеме FC-510. Единственный момент, я не проверял работу частотомера на высоких опорных (у меня 12.8 МГц). Не исключено, что в каких-то ситуациях можно нарваться на переполнение математики. Если что, прошивку подправлю, будете за одно и бета-тестером.
40. jes - 08 Марта, 2017 - 11:14:04 - перейти к сообщению
Леонид Иванович, спасибо за консультацию.
41. LEXX - 11 Марта, 2017 - 12:13:59 - перейти к сообщению
Здравствуйте Леонид Иванович. Частотомер с PL2303TA подружить как-то можно?
42. Леонид Иванович - 11 Марта, 2017 - 13:54:41 - перейти к сообщению
У частотомера есть разъем UART, а дальше может быть что угодно. Верхней программы у меня нет (я управлял просто из гипертерминала), но есть сторонняя программа. Она, по-моему, работает через виртуальный COM, поэтому тип переходника не важен. Но это лучше уточнить у автора программы.
43. LEXX - 11 Марта, 2017 - 14:43:46 - перейти к сообщению
Именно с этой программой и не удаётся установить соединение. Леонид Иванович ещё вопрос по прескалеру, схема на LMX2306 и ATtiny2313 аналогична схеме на LMX2324 и ATtiny12?
44. Леонид Иванович - 11 Марта, 2017 - 17:39:07 - перейти к сообщению
Если переходник виден в системе как COM, должно работать. Если не виден - вопрос к драйверу. Прескалер я делал только один - на LMX2324 и ATtiny12. Можно переделать под другие прескалеры и контроллеры, но придется что-то менять. Исходник открыт.
45. LEXX - 11 Марта, 2017 - 18:13:48 - перейти к сообщению
Переходник в системе виден, в программе FC-510 Control Panel выбираю его но ничего не меняется висит надпись FC-510 OFFLINE.
46. Fox8320 - 11 Марта, 2017 - 18:15:52 - перейти к сообщению
А кнопочку Connect жали?
47. LEXX - 11 Марта, 2017 - 18:19:20 - перейти к сообщению
ДА
48. Fox8320 - 11 Марта, 2017 - 18:22:17 - перейти к сообщению
В общем то программе все равно какой адаптер. Она работает с драйвером виртуального COM порта. Я думаю для начала нужно прозвонить все соединения прямо до ножек контролера. И попробовать поменять местами TX RX и надеюсь земля тоже соединена?
49. LEXX - 11 Марта, 2017 - 18:32:49 - перейти к сообщению
Вы оказались правы перепутаны выводы RXD и TXD, всё заработало. Спасибо за помощь.
50. Fox8320 - 11 Марта, 2017 - 18:35:24 - перейти к сообщению
Хотя я бы не рекомендовал напрямую соединять преобразователь USB-COM к контролеру. Нужно сделать гальваноразвязку на оптронах хотя бы (есть специализированные микросхемы для гальваноразвязки) сам я сделал соединение с частотомером по блютус что решило сразу две проблемы - гальванику и лишние провода.
(Добавление)
Рад что у вас все заработало.
